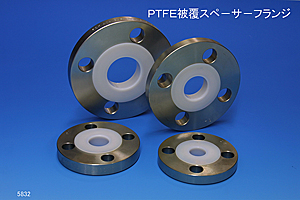

スペーサーフランジ
型式:SP

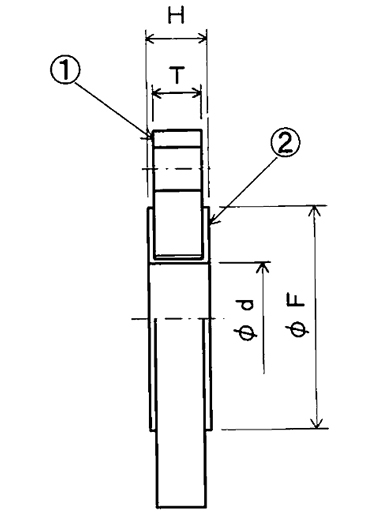

1.フランジ JIS10K-SUS304
2.ライナー PTFE
(単位mm)
型式 No. | フランジ | d | F | H ±1 | T | 備考 |
---|---|---|---|---|---|---|
SP10-15 | JIS10K-15A | 19.5 | 45 | 15 | 12 | |
SP10-20 | JIS10K-20A | 24.5 | 50 | 17.5 | 14 | |
SP10-25 | JIS10K-25A | 32 | 60 | 17.5 | 14 | |
SP10-40 | JIS10K-40A | 45 | 75 | 21 | 16 |
